MÓVIL ERIZO – Deployable Structures.

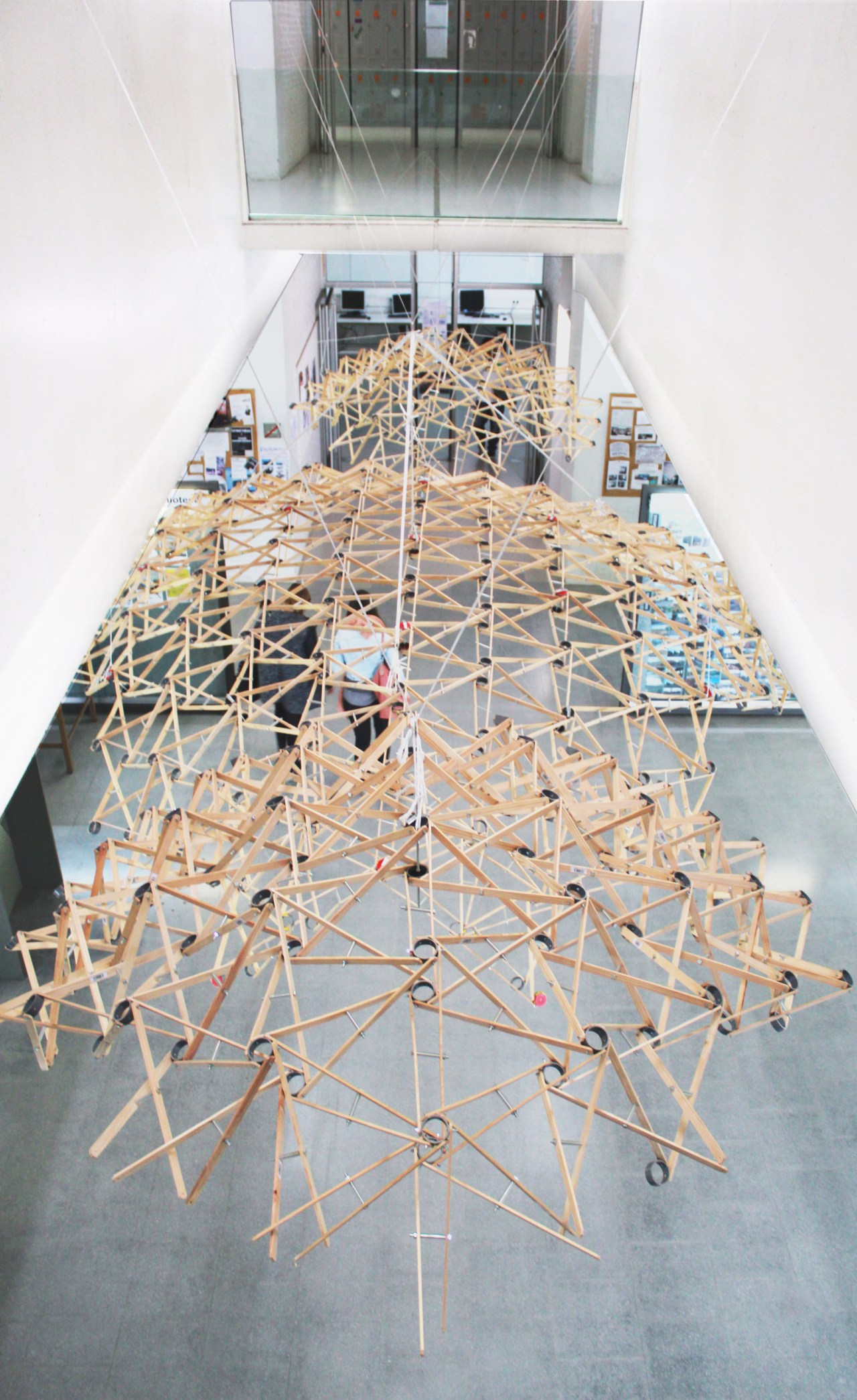

El Erizo PEI Pavilion, es una propuesta de una superficie sinclástica a partir de un sistema de barras rectas articuladas. Trabajo realizado en colaboración de los alumnos del PEI de la Universidad Javeriana de Colombia en el verano del 2015, Barcelona España. El pabellón es el resultado de la investigación doctoral de las estructuras desplegables con sistemas de barras rectas articuladas, y sus posibles métodos de control de movimiento.

La definición de la geometría del Erizo está dada por un módulo básico en forma hexagonal. El módulo está constituido por 6 tijeras excéntricas, unidas al nodo circular de forma tangencial. Esta unidad básica se repite primero 6 veces para formar un primer hexágono, el cual se repetirá 10 veces formando un triángulo en planta y al final a esta geometría se le adicionan a cada uno de sus extremos 2 unidades más. Como lo podemos observar en el esquema, genera una estructura final formada por 16 módulos básicos.

El Erizo se desarrolla mediante uniones y barras todas de la misma característica, con lo cual el montaje y desmontaje es rápido y versátil. Las características específicas del sistema utilizado en esta estructura corresponde a tijeras excéntricas rectas articuladas entre sí, este tipo de sistema genera curvas que dependen de la excentricidad de la articulación entre cada barra que compone la tijera. El módulo está formado por 6 pares de tijeras en madera que se unen en sus extremos al nudo plástico de PVC de forma tangencial, como lo podemos observar en el esquema.

La parametrización del Erizo se realizó con Grasshopper como herramienta informática. Igual que la geometría básica se definió un módulo básico, el cual podía variar de longitud y ángulo, así como el número de repeticiones del mismo.

El grupo de investigación SMiA (Structural Morphology in Architecture) nace del curso de Construcción Ligera a cargo del Prof. Ramon Sastre, de la ETSAV donde impartimos el workshop de Morfología Estructural. Tenemos la oportunidad de compartir con los estudiantes las investigaciones de nuestros trabajos y tesis doctorales y enriquecer nuevos campos de estudio en tópicos como, estructuras reciprocas, tensegrity, estructuras desplegables, arboriformes y teoría de sólidos, aplicados como sistemas de soportes en las construcciones ligeras.
